多倍频感应耐压试验装置GDDF系列

多倍频感应耐压试验装置GDDF系列

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验环境多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

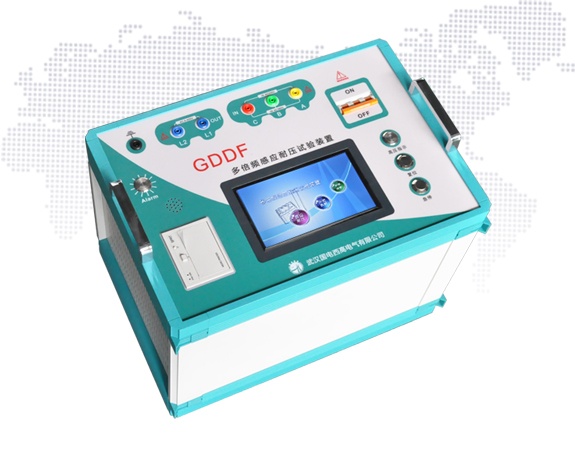

GDDF型多倍频感应耐压试验装置主要用于变压器和互感器的感应耐压试验，可对互感器以及变压器绕组的匝间、层间、段间以及相间的纵绝缘进行感应耐压试验。避免由于匝、层间短路、支架放电以及铁芯穿芯螺丝悬浮放电等现象影响设备的正常运行。
该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等。采用数字控制技术，计算机内置，7寸彩色液晶显示屏。输出功率最大可至200Hz。相比传统三倍频发生器工作效率更高，输出电压稳定、测量精度高、重复性好。

产品特点

该装置采用电力电子技术，内部核心部分使用变频调节器。
参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。

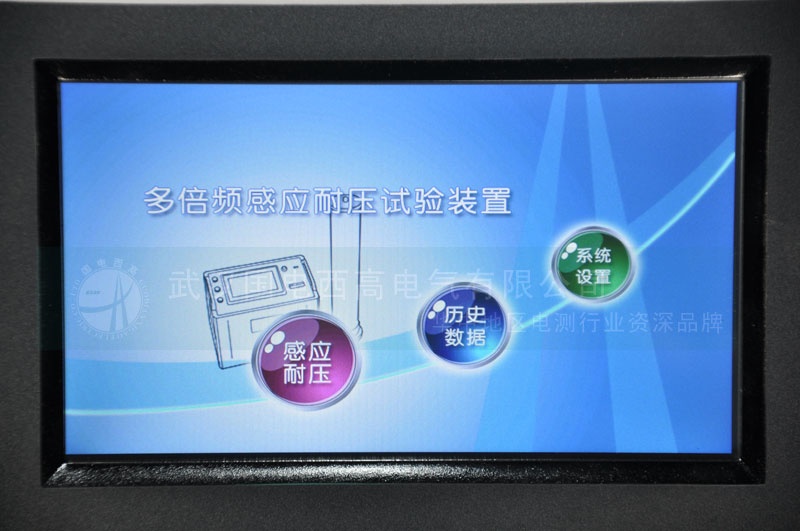

7寸彩色液晶显示。
采用触摸式操作方式，配备热敏打印机进行汉字打印。
可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）。
触摸方式调节电压可实现本装置的多倍频试验电压输出。
步长可以实时调节，任意选择1V、2V、5V、10V。
内置LC滤波回路，保证波形畸变率在指标范围内。

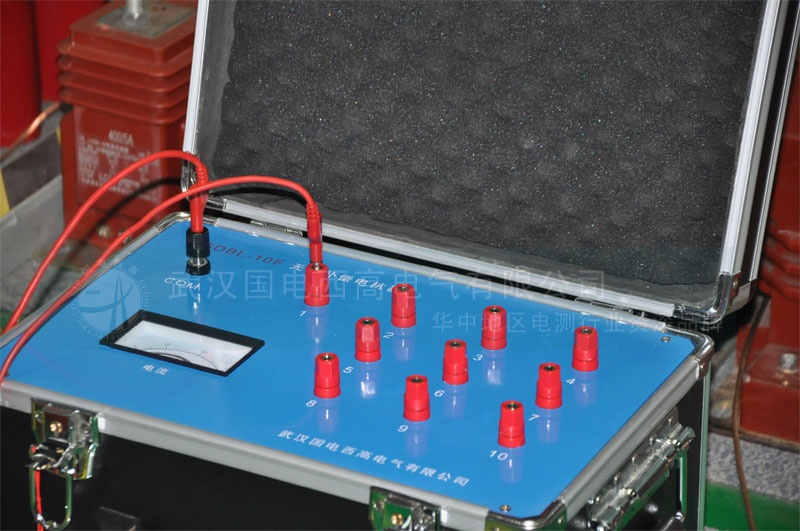

外置补偿电感装置，以补偿被试设备的电容电流，提高装置的带负载能力。
摒弃了传统的三相五柱式三倍频发生器的产生原理。
体积小、重量轻，便于携带，便于大功率化。
不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。
